Эволюция систем отопления: от традиций к инновациям

С древнейших времен огонь был одним из главных открытий человечества. Трудно представить цивилизацию без этого древнего химического процесса, который позволил людям не только согревать жилища, но и готовить пищу, изготавливать инструменты и многое другое. Со временем развивались и системы отопления, становясь все более эффективными и сложными. Однако лишь в последнее время инновации в традиционных системах, такие как принцип колпаковых печей, позволили достичь принципиально новых уровней эффективности и экологичности.

Физика и химия процесса горения

Для понимания инноваций в отопительных системах необходимо разобраться в фундаментальных процессах горения. Обычный воздух состоит из смеси газов: 78% азота, около 21% кислорода и примерно 1% других газов. Основным топливом для печей традиционно служит древесина, в состав которой входят углерод, водород, вода и другие вещества.

При нагревании топлива из него выделяются водяные пары и газы, происходит разделение на летучую часть и твердый остаток (в основном углерод). Летучая часть топлива состоит из смеси углерода и водорода и называется углеводородами.

Процесс горения — это соединение углеводородов топлива с кислородом воздуха, сопровождающееся выделением тепла. Продуктами реакции горения являются углекислый газ, водяные пары, азот (как составляющая часть воздуха) и избыточное количество воздуха, не принявшего участие в реакции. Последние два компонента являются «балластными газами» — они не участвуют в горении, а только нагреваются за счет теплоты сгорания углерода и водорода, забирая полезное тепло.

Сгорание топлива может быть полным и неполным. Главными условиями для полного сгорания являются:

• Достаточное количество кислорода
• Высокая температура в топке
• Хорошее перемешивание углеводородов с кислородом

При полном сгорании одного килограмма топлива в результате соединения одной части углерода и двух частей кислорода выделяется 8130,7 калорий тепла и образуется одна часть углекислого газа — безвредного газа, знакомого всем по газированной воде.

Если же кислорода недостаточно или температура в топке ниже необходимой, происходит неполное сгорание топлива. В результате соединения одной части углерода и одной части кислорода выделяется всего 2428 калорий тепла и образуется одна часть оксида углерода (угарного газа). Разница в теплотворной способности при полном и неполном сгорании существенна — почти в три с половину раза.

«При полном сгорании углеводородов один килограмм топлива выделяет 8130,7 калорий, а при неполном горении — лишь 2428 калорий. Разница почти в три с половину раза»

Конвекция как принцип теплопередачи

Прежде чем рассматривать устройство печей, важно определить понятие конвекции. Под конвекцией понимается процесс теплопередачи, при котором нижние слои вещества нагреваются, становятся легче и всплывают, а верхние слои, отдавая тепло, наоборот остывают, становятся тяжелее и опускаются вниз. После этого процесс повторяется снова и снова.

Любая бытовая печь состоит из топки, конвективной системы и трубы. В топке происходит сжигание топлива, для аккумуляции и использования теплоты отходящих раскаленных газов используется конвективная система, определяющая характер движения газового потока, а для удаления продуктов реакции сгорания служит труба, являющаяся общим элементом для печей любых систем.

Классифицировать бытовые печи можно по механизму движения газового потока. Широкое распространение в мире получили печи системы принудительного движения газов, а также более современные печи системы свободного движения газов с колпаковой конструкцией.

Традиционные отопительные системы и их ограничения

В печах системы принудительного движения газов движение газа в топке происходит за счет тяги трубы. Однако такая конструкция топливника не обеспечивает максимальную температуру в топке, что приводит к неполному сгоранию топлива и снижению КПД печи. Кроме того, горячие и остывшие потоки газа смешиваются в единый поток, за счет чего снижается общая температура газового потока.

Эффективность традиционных печей существенно снижается тем, что не успевшие отдать тепло газовые потоки принудительно удаляются из конвективной системы через дымоход. Это означает, что значительная часть тепловой энергии просто выбрасывается в атмосферу, не принося пользы.

Для сравнения, КПД большинства современных печей не превышает 70-80%, а традиционной русской печи — всего 30%. Эти цифры указывают на необходимость поиска более эффективных решений в области отопления.

Принцип колпаковых печей: научный прорыв

В печах системы свободного движения газов топка выполняется в виде колпака специальной конвективной системы. Основная идея базируется на том, что струйки горячего газа в окружении холодного всплывают вверх как более легкие, а от рук охлажденного газа опускаются вниз.

Горячий воздух, генерируемый в топке, постоянно поднимается в колпак, передавая тепло его стенкам, а немного остывший, но все еще горячий воздух, вытесняемый более горячими потоками, опускается вниз и переливается во второй колпак. Движение теплового потока в такой системе происходит за счет теплообменных процессов практически без тяги трубы.

Принцип подобного строения печей был сформулирован членом-корреспондентом Академии наук СССР профессором Владимиром Ефимовичем Грум-Гржимайло. Однако вопрос оптимальной организации естественного движения газа в печах системы свободного движения газов удалось решить Игорю Викторовичу Кузнецову.

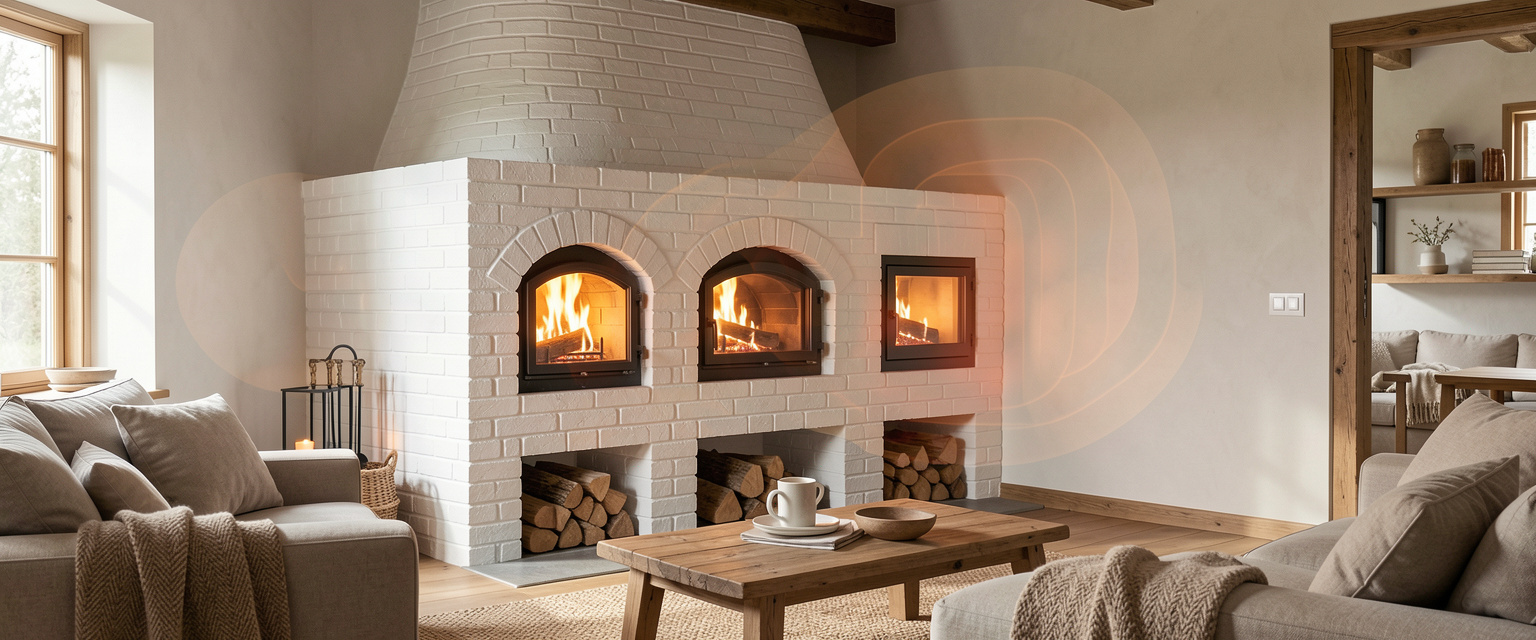

Печь Кузнецова: устройство и принцип работы

Устройство печей Кузнецова. Что такое колпаковая печь. | АЛЕКСАНДР ШАЛАГИН

Для создания действительно эффективной отопительной системы недостаточно просто достичь максимального сгорания топлива — полученное тепло нужно уметь максимально эффективно использовать. Если в традиционной печи аккумуляторами тепла, полученного при сгорании топлива, являются каналы и стенки дымохода, то в печи Кузнецова для аккумулирования тепла используется колпак — закрытое сверху и с боков пространство. В такой колпак и устанавливается топка, объединенная с ним через сухой шов и отверстие в единое пространство.

Топка с боков ограничена стенками, а сверху — катализатором-решеткой из шамотного кирпича. Колосник, через который в топку попадает первичный холодный воздух, имеет небольшой размер. В стенках топки имеются каналы, через которые из поддувала подается подогретый вторичный воздух. Вторичный воздух поступает в топку и через специальные щели перед топочной дверкой. Эта щель служит для охлаждения дверцы топки и препятствует выбросу дыма в помещении при открытии дверцы.

Сам колпак разделяется специальной перегородкой на собственно колпак и подъемный канал, в верхней части которого имеется выходное отверстие.

Процесс горения в печи Кузнецова

При растопке печи воздух поступает в топливник через колосник. По мере нагревания топливника подогретый вторичный воздух начинает поступать в зону горения через боковые каналы.

В верхней части топливника печи Кузнецова расположена решётка из шамотных брусков. Особенность шамотного кирпича — способность выдерживать температуру до 1300 градусов Цельсия. Если в традиционной печи не принявшие участие в процессе горения топливные газы сразу выводятся в дымоход, то в печи Кузнецова эти газы, дополнительно обогащенные подогретым воздухом из боковых каналов, проходят через раскаленную шамотную решетку-катализатор и практически полностью сжигаются, обеспечивая полное сгорание топлива.

Благодаря такой системе дожига пламя в печи Кузнецова имеет вытянутую фокальную форму в отличие от пламени в топливнике традиционной печи, а дым над трубой печи Кузнецова, из-за отсутствия частичек несгоревшего топлива, практически не виден.

Роль сухого шва и теплообмена

Топливник и колпак в печи Кузнецова объединяются в единое пространство с помощью так называемого сухого шва — вертикальной щели в задней части топливника шириной 2-3 сантиметра. Через сухой шов раскаленный газ из топливника перетекает в колпак. Именно благодаря сухому шву в самом начале образования газового потока возможно отделение балластных газов. Более холодные балластные газы не смешиваясь попадают в колпак через нижнюю часть сухого шва и прямиком уходят в подъемный канал.

Горячие газы, проходя через верхнюю часть сухого шва, попадают в колпак и отдают ему часть своего тепла. Затем, остывая, они опускаются вниз и вытесняются поступающими более горячими газами в подъемный канал колпака.

Вследствие того, что балластные газы удаляются из зоны горения, а вторичный подогретый воздух обеспечивает достаточное количество кислорода в топливнике, в печи Кузнецова возникает высокая температура, способствующая полному сгоранию топлива.

Уникальные особенности и преимущества колпаковых печей

Помимо углерода и кислорода в реакции горения принимают участие и водяные пары. Водяные пары, выделяющиеся в процессе горения топлива, будучи условно тяжелыми, опускаются в нижнюю часть топки, где вступают в реакцию с раскаленным углем. При полном сгорании топлива углерод вступает в реакцию с водяными парами, образуя углекислоту и водород.

При полном сгорании топлива, когда углерод вступает в реакцию с водяными парами, существенно снижается конденсация водяных паров в трубе, где температура газов меньше 100 градусов Цельсия. Благодаря этому трубы в печах Кузнецова не «плачут».

Для оценки эффективности топливника в печах разных систем используется коэффициент полезного действия (КПД) топливника — это отношение количества тепла, которое выделяется в топливнике во время топки, к количеству тепла, которое могло бы выделиться при полном сгорании топлива. КПД колпаковой печи Кузнецова достигает 93 процентов, что значительно превосходит показатели традиционных систем.

В печи Кузнецова интенсивный обогрев помещения происходит через стенки колпака. Именно в колпаке целесообразно устанавливать теплообменники системы отопления. При этом змеевик не влияет на температуру горения в топке, в то время как в классической печи теплообменник размещается либо в топке, либо сразу за ней, что автоматически понижает температуру горения.

Многоступенчатая система теплосъема

Газовый поток в подъемном канале первого колпака все еще имеет высокую температуру, поэтому над первым колпаком в печи Кузнецова располагается второй. Принцип действия тот же: горячий газовый поток заполняет колпак, нагревая его стенки, а потоки остывшего газа из подъемного канала второго колпака удаляются через дымоход.

Рассмотренные принципы построения теплогенераторной системы Кузнецова сочетают в себе высокую эффективность сжигания топлива и аккумулирование тепла.

Современные применения и гибкость конструкции

Одной из главных достоинств системы колпаковых печей является невероятная гибкость, позволяющая проектировать и строить многофункциональные печи любого размера и формы, печи с новыми свойствами и функциями. В колпак легко могут быть установлены:

• Электрические нагреватели
• Котел для нагревания воды
• Плита или духовой шкаф для приготовления пищи
• Духовка для нагревания камней (для бани)
• Значительный теплоаккумулирующий массив
• Парогенератор
• Тепловая вставка для калориферного отопления
• И многое другое

Сравнительный анализ эффективности

Тип печи	КПД	Особенности
Традиционная русская печь	30%	Низкая эффективность, значительные теплопотери
Современные металлические печи	70-80%	Лучший КПД, но быстрая теплоотдача
Колпаковая печь Кузнецова	93%	Максимальный КПД, длительное теплоудержание

Заключение: будущее теплотехники

Инновации в традиционных отопительных системах, особенно принцип колпаковых печей, открыли новую эру в теплотехнике. Благодаря глубокому пониманию физических процессов горения и конвекции, а также гениальным инженерным решениям, удалось создать системы с рекордной эффективностью.

Будущее развития этой технологии направлено на дальнейшую оптимизацию процессов теплопередачи, интеграцию современных материалов и цифровых систем управления, а также на расширение сфер применения колпаковых печей в жилом и промышленном секторе.

Учитывая растущую потребность в энергоэффективных и экологичных решениях, колпаковые печи и системы на их основе будут играть ключевую роль в переходе к устойчивому теплоснабжению, сохраняя при этом простоту и надежность, проверенные веками.
