Статическое электричество — это не просто неприятный щелчок при прикосновении к дверной ручке или冬季 одежде. С точки зрения физики, это сложное явление, которое способно нарушать технологические процессы, выводить из строя чувствительную электронику и даже представлять прямую угрозу для жизни. Понимание фундаментальных причин его возникновения и физических последствий необходимо как для инженеров на производстве, так и для обычных пользователей в быту.
Статическое электричество. Откуда оно берется и как бороться со статическим зарядом? | Технологии производства электроники
Фундаментальная физика: как возникает статическое электричество
В основе статического электричества лежит атомарная структура материи. Атомы состоят из положительно заряженного ядра (протоны и нейтроны) и отрицательно заряженных электронов, вращающихся по орбитам. В нормальном состоянии атом электрически нейтрален, так как количество протонов равно количеству электронов. Однако электроны, особенно находящиеся на внешних орбитах (валентные), могут легко покидать свой атом при определенных условиях.
Когда два материала вступают в физический контакт и затем разделяются, или когда возникает трение между ними, происходит перенос электронов. Этот процесс в физике называется трибоэлектрическим эффектом. Материал, который отдает электроны, приобретает положительный заряд, а тот, который их принимает — отрицательный. Поскольку эти материалы часто являются диэлектриками (изоляторами), накопленный заряд не может свободно перемещаться и остается «запертым» на их поверхности. Именно это локализованное скопление зарядов мы называем статическим электричеством.
Экспертный факт: Во время обычной ходьбы по ковровому покрытию или при трении синтетической одежды о тело человека, на поверхности кожи и тканей может генерироваться статический потенциал до 15 000 вольт (15 кВ). Высокое напряжение не ощущается как смертельное из-за ничтожно малой силы тока (микроамперы), однако это внушительная энергия для повреждения микросхем.
Основные причины и источники генерации статики
Появление статических зарядов продиктовано законами физики и происходит повсеместно. Основополагающими факторами, способствующими электризации, являются:
- Природные явления. Ветер вызывает трение частиц пыли, снега или песка друг о друга и о поверхности. Грозы сопровождаются мощной ионизацией воздуха, что также является мощным источником статического электричества.
- Работа оборудования. Бытовые и промышленные приборы, конвейерные ленты, вентиляционные системы — всё это генерирует заряды за счет постоянного трения и движения воздушных масс.
- Человеческий фактор. Движение человека в пространстве — один из главных источников статики. Трение обуви о пол, контакт одежды с кожей, даже снятие свитера — всё это создает колоссальный статический потенциал.
Неоднородность распределения зарядов
Важно понимать физику распределения статического поля. Электростатические заряды располагаются на поверхностях абсолютно неоднородно. Нельзя утверждать, что в определенном пространстве заряд распределен равномерно. Очаги (концентрации электронов или протонов) находятся в разных местах и имеют разный уровень потенциала.
Даже на одной стене в комнате могут существовать зоны с высоким зарядом и участки, полностью нейтральные. Интересен и тот факт, что чем ближе поверхность находится к земле, тем ниже степень ее наэлектризованности. Это объясняется законами физики: близость к массивному проводнику (земле) увеличивает электрическую емкость системы и облегчает путь для стекания зарядов в землю.
Последствия: чем опасно статическое электричество
Несмотря на кажущуюся обыденность, последствия неконтролируемого накопления статического заряда носят серьезный техногенный и экономический характер.
Промышленные и производственные риски
На производствах, особенно в химической, газовой или пищевой промышленности, статическое электричество — враг номер один. Основные последствия:
- Искрообразование и пожары. Резкий разряд статического потенциала может воспламенить горючие газы, пары легковоспламеняющихся жидкостей или горючую пыль.
- Поражение электрическим током. Непредсказуемый удар током может привести к травмам работников.
- Деградация электроники (ESD). При сборке микросхем и печатных плат даже невидимый глазу разряд в десятки вольт способен пробить тончайшие полупроводниковые переходы. Человек, зашедший в цех заряженным, может коснуться оборудования, и заряд мгновенно стечет на чувствительный компонент, безвозвратно его повредив.
Деградация электроники: невидимая угроза ESD
Бытовые последствия и «синдром автомобиля»
В быту последствия менее катастрофичны, но весьма неприятны. Отсутствие заземления в старом жилом фонде (отсутствие третьего провода) приводит к тому, что корпуса бытовой техники (например, холодильников или стиральных машин) накапливают потенциал.
Классический пример физики статики в действии — удар током при выходе из автомобиля зимой. Автомобиль стоит на резиновых шинах, которые являются отличными диэлектриками. В процессе движения кузова и трения шин о дорогу, машина накапливает огромный заряд (например, 5000 Вольт). Вы подходите к машине, имея на себе свой заряд (например, 3000 Вольт). В момент касания происходит физический процесс уравнивания потенциалов.
Важно осознать: ни вы, ни автомобиль при этом не разряжаетесь в землю! Вы просто делитесь зарядами между собой. Если бы вы шли по снегу босиком (имея 0 Вольт) и коснулись машины с 5000 Вольт, уравнивание потенциалов прошло бы через ваше тело с невероятной силой, вызывав серьезную боль.
Методы защиты и нейтрализации статики
Бороться с такими явлениями, как ветер или гроза, физически невозможно — мы должны изначально закладывать в проектирование систем устойчивость к природной генерации. Однако с генерацией статики человеком и оборудованием успешно борются, применяя законы физики для отвода зарядов.
1. Заземление (Уравнивание потенциалов с землей)
Фундаментальный способ защиты — создание пути с наименьшим сопротивлением для оттока зарядов. Всё промышленное оборудование должно быть строго заземлено.
При работе с электроникой используются специальные ESD-браслеты. Браслет надевается на руку оператора и подключается к специализированной ESD-розетке, имеющей внутреннее сопротивление 1 мегаом. Зачем нужен мегаом? Это обеспечивает медленное, контролируемое стекание заряда, защищая человека от резкого тока, а электронику — от быстрого электрического пробоя. Таким образом, потенциал человека уравнивается с землей (становится около 0 вольт), и искрообразование становится физически невозможным.

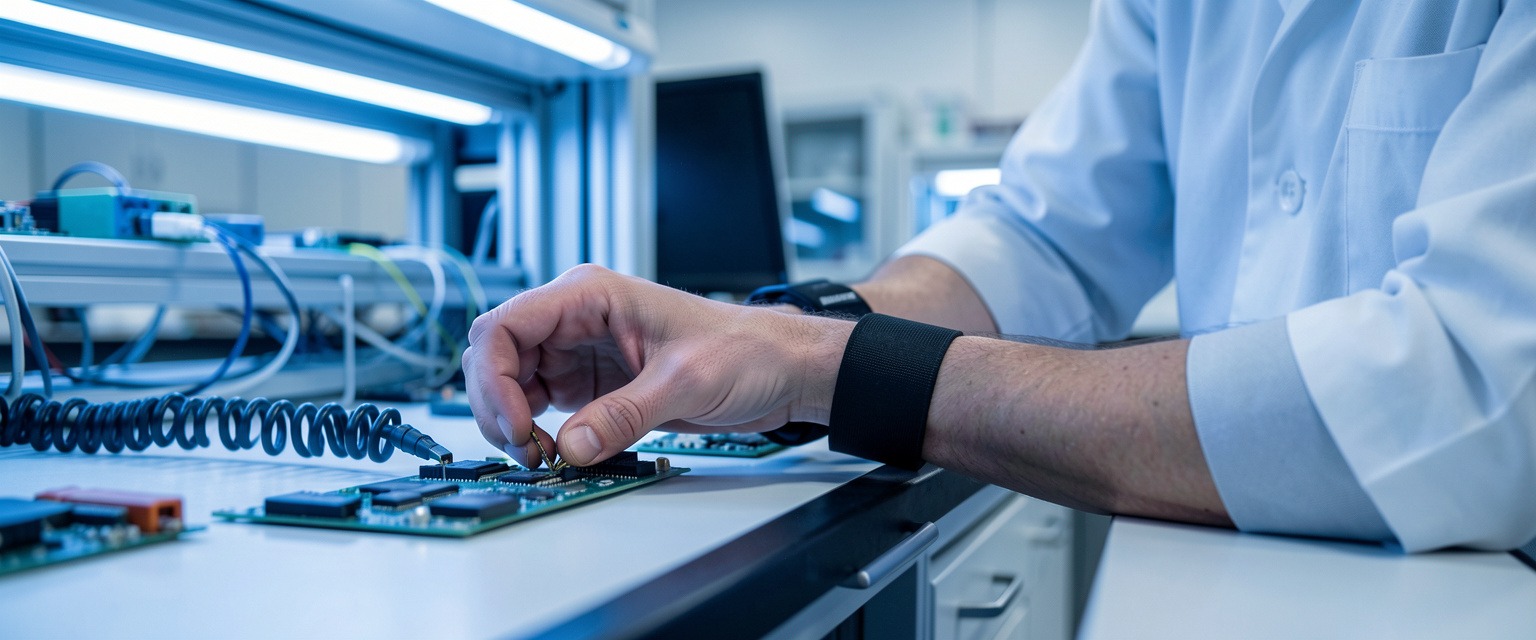

Надежная защита: антистатический браслет на производстве
2. Контроль влажности воздуха
С точки зрения физики, сухой воздух — идеальный диэлектрик. Однако при повышении влажности в воздухе увеличивается количество молекул воды ($H_2O$), которые, оседая на поверхностях, образуют тончайшую проводящую пленку. Эта пленка резко снижает поверхностное сопротивление диэлектриков.
Ключевое правило: Для критически важных производств, сборки электроники и комфортного быта, относительная влажность воздуха не должна быть ниже 50%.
При влажности 50% и выше, воздух приобретает способность проводить электрические заряды. Электростатические очаги на поверхностях, стенах и теле человека будут постепенно «стекать» в землю через влажный воздух. Высокая влажность избавляет помещение от скопления зарядов и предотвращает образование искры при касании приборов.
3. Промышленная антистатическая защита
На ответственных предприятиях применяются комплексные меры:
- Антистатические точки (станции разрядки). Сотрудники обязаны проходить через специальные аппараты: встать на токопроводящие подставки и коснуться пальцем металлической пластины. Аппарат безопасно и плавно снимает весь накопленный заряд.
- Ионизаторы воздуха. Приборы, генерирующие поток ионов обоих знаков, которые притягивают к себе статические заряды на поверхностях, нейтрализуя их.
Разрушение мифов: антистатические жидкости
На рынке широко рекламируются различные спреи и жидкости, которые предлагается наносить на поверхности для избавления от статики. С точки зрения физики, эти средства содержат поверхностно-активные вещества (ПАВ), притягивающие влагу из воздуха, что временно делает поверхность токопроводящей.
Почему это работает плохо? Жидкость создает локальный эффект. Там, где вы ее нанесли, статика действительно не скопится. Но вокруг этого участка заряды будут накапливаться с удвоенной силой. Покрыть такими жидкостями всё оборудование, стены и одежды физически невозможно, а срок их действия крайне мал из-за быстрого испарения. Это пустая трата денег. Гораздо эффективнее и дешевле investировать в качественную систему заземления и промышленные увлажнители воздуха.
Сравнительная таблица: бытовые и промышленные методы защиты
| Метод защиты | Сфера применения | Физический принцип работы | Эффективность |
|---|---|---|---|
| Заземление | Промышленность, Быт | Отвод зарядов через проводник с низким сопротивлением | Абсолютная (при правильном монтаже) |
| Увлажнение (>50%) | Быт, Сборка электроники | Снижение поверхностного сопротивления из-за пленки влаги | Высокая (устраняет очаги на поверхностях) |
| ESD-браслеты | Сборка микроэлектроники | Controlled leak (контролируемая утечка) через 1 МОм | Абсолютная для персонала |
| Антистатические ленты | Автомобили | Снятие заряда через контакт с землей | Низкая / Средняя (изнашиваются) |
| Спреи и жидкости | Быт (локально) | Временное увлажнение поверхности (ПАВ) | Низкая (перемещает очаги, быстро испаряется) |
Автомобиль и статика: как себя защитить
Поскольку автомобиль изолирован от земли резиновыми шинами, единственный надежный способ защиты в зимний период — создание физического барьера. Если вас постоянно бьет током при выходе из машины или прикосновении к двери, необходимо:
- Использовать антистатическую ленту, закрепленную на металлическом кузове и касающуюся земли. Она обеспечит постоянный отвод зарядов.
- Одевать перчатки. Ткань или кожа не позволит заряду мгновенно перетечь на ваше тело при касании дверцы.
- Удерживаться за металлическую часть двери до того, как вы начнете вставать с тканевого сиденья (что генерирует основной заряд). Это обеспечит медленное и безболезненное уравнивание потенциалов.
Биологический аспект: полезно ли ходить босиком?
Многие исследователи и сторонники здорового образа жизни утверждают, что хождение босиком по земле (заземление) приносит физиологический комфорт. С точки зрения физики это абсолютно объяснимо. Тело человека, окруженное электромагнитными полями бытовой техники и синтетическими материалами, постоянно накапливает положительный заряд. Когда мы касаемся земли босыми ногами, мы становимся частью гигантской заземляющей системы. Избыточный статический заряд покидает наше тело, потенциал уравнивается с нулевым потенциалом планеты. Именно этот физический процесс нейтрализации статики мозг воспринимает как расслабление и легкость.
Заключение
Физика статического электричества базируется на неизменных законах перераспределения электронов. Полностью исключить трибоэлектрический эффект в современном мире, изобилующем полимерами и синтетикой, невозможно. Однако понимание причин и последствий позволяет нам взять ситуацию под контроль.
Как в быту, так и на высокотехнологичных производствах, два правила остаются непреложными: эффективное заземление и оптимальная влажность воздуха (не менее 50%). Именно эти физические факторы способны нивелировать риск искрообразования, спасти дорогостоящую микроэлектронику от деградации и обеспечить комфортную и безопасную среду для человека.
